Việc thiết kế vùng phủ sóng WiFi trong thực tế, liên quan đến việc tính toán diện tích các khu vực cần phủ sóng và cường độ tín hiệu trong khu vực phủ sóng đó. Ở bài viết này, chúng ta sẽ giới thiệu trước tiên về khái niệm về vùng phủ sóng của mạng WiFi, sau đó mô tả bán kính phủ sóng và khoảng cách phủ sóng để đo diện tích phủ sóng mạng WiFi trong thực tế.
1. Vùng phủ sóng.

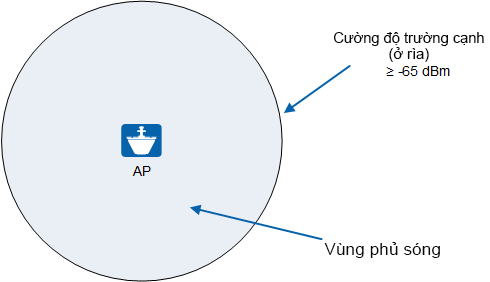

Một bộ phát sóng WiFi truyền tín hiệu vô tuyến thông qua một ăng-ten gắn sắn (hoặc tích hợp trực tiếp trên bo mạch - gọi là ăng ten ngầm) và tạo ra một vùng phủ sóng mạng không dây xung quanh ăng-ten. Cường độ tín hiệu trở nên yếu hơn khi tín hiệu vô tuyến được truyền đi xa hơn. Nói chung, khu vực mà cường độ tín hiệu xung quanh ăng-ten lớn hơn cường độ trường cạnh được gọi là vùng phủ sóng của mạng không dây, được thể hiện trong hình bên dưới. Cường độ trường của tín hiệu vô tuyến ở rìa của vùng phủ sóng được gọi là cường độ trường cạnh. Ví dụ, nếu giá trị chỉ báo cường độ tín hiệu trong vùng phủ sóng chung là -65 dBm, cường độ trường cạnh phải lớn hơn hoặc bằng -65 dBm.
2. Bán kính vùng phủ sóng.

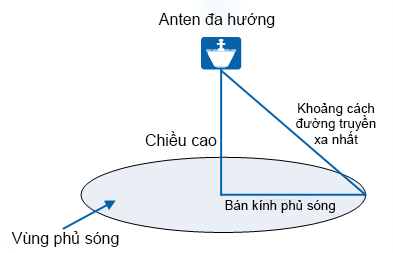

Vùng phủ sóng của anten đa hướng được đo bằng bán kính của vùng phủ. Một bộ phát sóng có ăng-ten đa hướng được lắp đặt trên trần nhà được sử dụng làm ví dụ, như trong hình dưới. Chiều cao lắp đặt của access point được xác định theo khảo sát hiện trường, tính từ tâm. Khoảng cách truyền tối đa của tín hiệu vô tuyến có thể được tính toán dựa trên cường độ trường cạnh. Để biết chi tiết về phương pháp tính toán, hãy xem thêm về cách tính toán độ phủ sóng ở bài viết tiếp theo. Sau khi xác định được chiều cao lắp đặt và khoảng cách truyền tối đa, có thể tính được bán kính phủ sóng của ăng ten, từ đó có thể thu được vùng phủ sóng hiệu quả của tín hiệu vô tuyến.
3. Khoảng cách vùng phủ sóng.

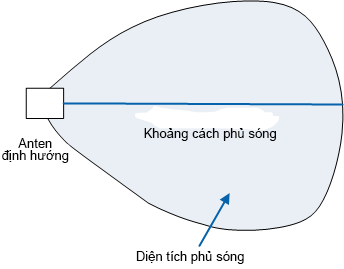

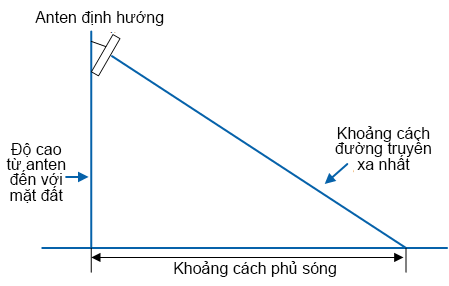

Vùng phủ sóng của anten định hướng được đo bằng khoảng cách phủ sóng. Một bộ phát sóng với một anten định hướng được lắp đặt trên một cột ngoài trời được sử dụng làm ví dụ, như trong hình dưới. Khoảng cách truyền tối đa từ ăng-ten đến mép vùng phủ sóng có thể được tính bằng công thức sẵn có. Độ cao từ anten đến với mặt đất có thể được lấy theo khảo sát địa điểm.
Như vậy, bán kính phủ sóng và khoảng cách phủ sóng có thể được tính toán khi khoảng cách truyền tối đa được xác định. Để tính toán khoảng cách truyền dẫn tối đa, cần phải có công suất phát vô tuyến và cường độ tín hiệu. Ở bài viết tiếp theo, chúng tôi sẽ giới thiệu các khái niệm về công suất và cường độ tín hiệu.
Chúc các bạn thành công!
